Sferinio apdirbimo tekinimo staklių įvadas
Sferinis paviršius yra viena iš sudėtingiausių geometrinių formų mechaninio apdorojimo metu. Norint apdirbti sferinį paviršių, staklės turi turėti specialias judesio valdymo galimybes arba konkrečias įrankio konfigūracijas. Tinkamo staklių sprendimo pasirinkimas yra raktas į sferinio paviršiaus apdorojimo tikslumą ir efektyvumą.
Pagrindinės sferinio apdirbimo staklių taikymo sritys:
1. Partijinė rutulinių vožtuvų šerdžių gamyba
• Rekomenduojama įranga: CNC sferinė tekinimo staklės (gruliavimas) + sferinė šlifavimo staklės (apdailinimas)
• Pagrindiniai parametrai: pagrindinės veleno angos skersmuo turi atitikti strypo atsargas, o tvirtinimo tikslumas turi būti didelis
• Biudžeto nuoroda: Vidutinis lygis, tinka vožtuvų gamykloms, turinčioms tam tikrą partijos gamybos mastą
01
2: kelių-įvairių ir mažų{2}}automobilinių rutulinių smeigių jungčių gamyba
• Rekomenduojama įranga: CNC sferinės tekinimo staklės (naujos kartos/Baoyuan sistema)
• Pagrindiniai parametrai: programavimo patogumas turi būti geras, o perjungimo efektyvumas – didelis
Pastaba: rutuliniai smeigtukai dažniausiai yra kaltiniai ruošiniai su dideliais grubaus apdirbimo leidimais, todėl renkantis stakles standumui ir galiai reikėtų palikti šiek tiek atsargų.
02
3: didelių sferinių malūnų vidinis pamušalas, itin dideli sferiniai paviršiai
• Rekomenduojama įranga: sunkios{0}}CNC tekinimo staklės (CW serija su padidintomis specifikacijomis)
• Pagrindiniai parametrai: lovos sukimosi skersmuo turi būti didelis (didesnis arba lygus 1000 mm), o pagrindinio variklio galia turi būti didesnė nei 30 kW.
• Pastaba: itin-dideli sferiniai paviršiai paprastai apdorojami vienetais-arba mažomis-partijomis, todėl staklių universalumas turėtų būti didelis
03
4: Tikslios sferinės jungtys, skirtos aviacijai
• Rekomenduojama įranga: penkių{0}}ašių apdirbimo centras (su RTCP funkcija)
• Pagrindiniai parametrai: tikslumas yra pagrindinis rodiklis, padėties tikslumas turi būti μm lygyje
• Biudžeto nuoroda: aukščiausios klasės{0}}, su didelėmis įrangos investicijomis
04
5: Sferinis smulkus apdorojimas pelėsių pramonėje
• Rekomenduojamas sprendimas: CNC frezavimo staklės/apdirbimo centras + rutulinės galvutės freza
• Pagrindiniai parametrai: pagrindinis veleno greitis turi būti didelis (didesnis arba lygus 8000 aps./min.), standumas turi būti geras
Įrankio pasirinkimas: rutulinės galvutės frezos skersmuo turi atitikti reikalavimus (2,5–50 mm)
05

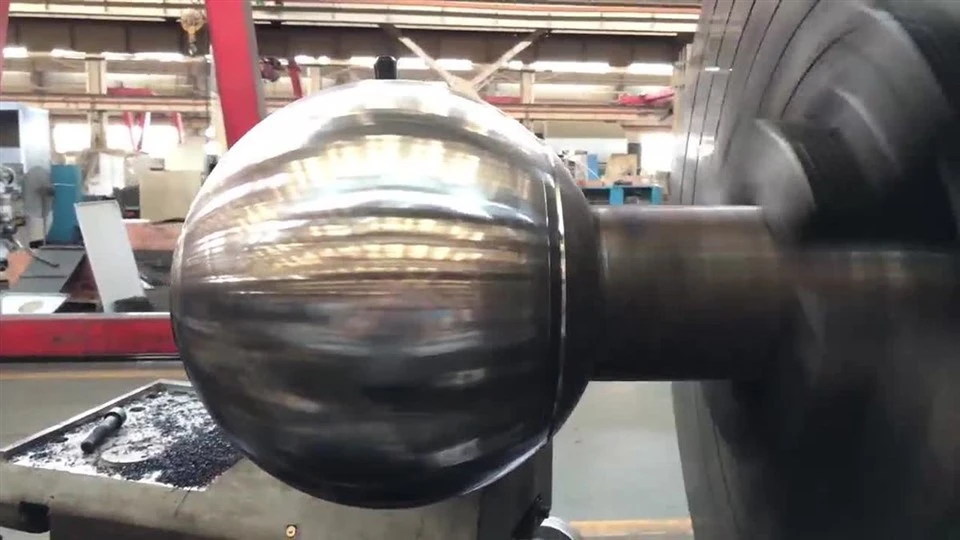

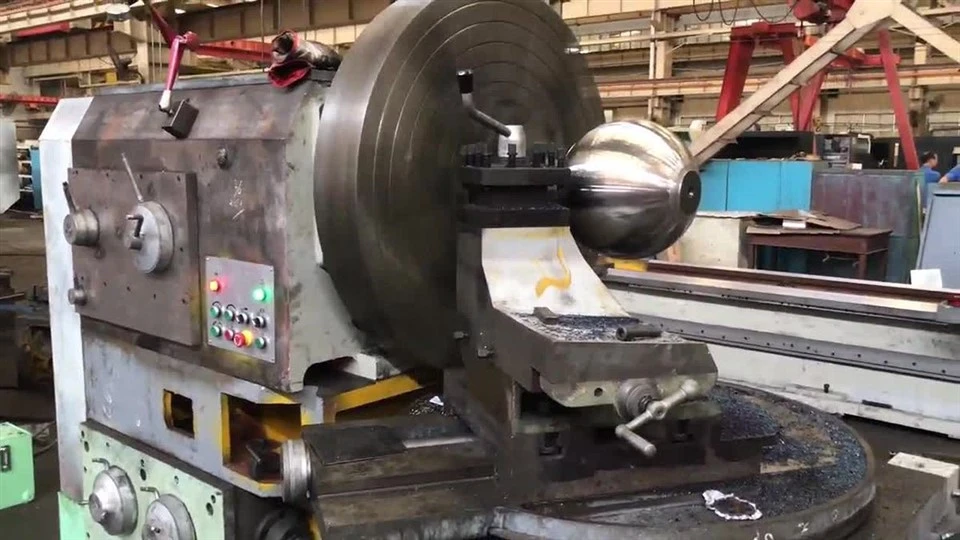

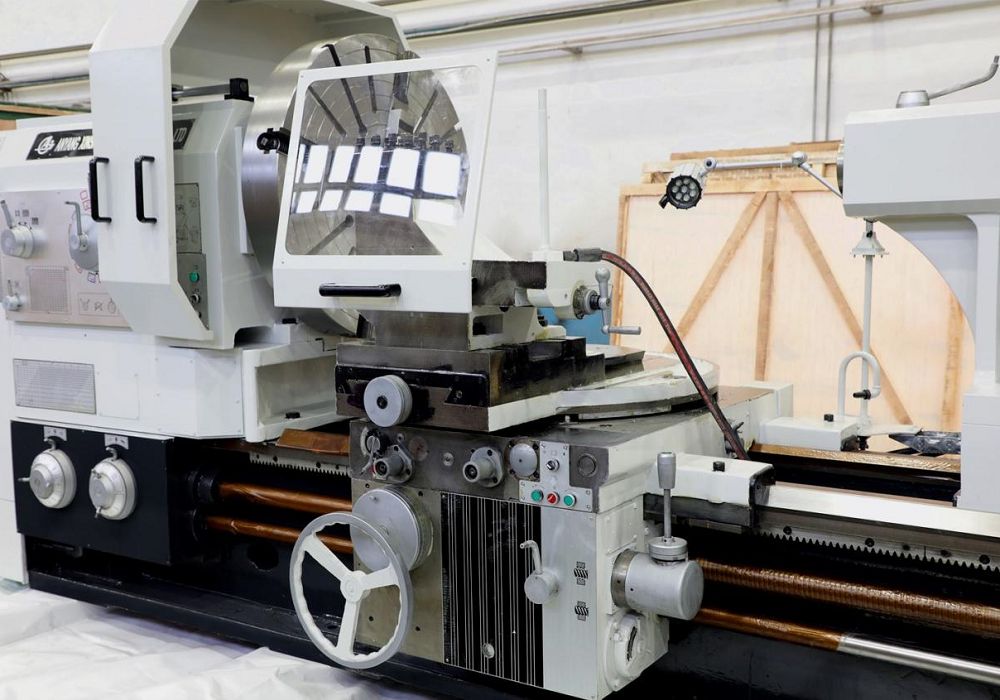

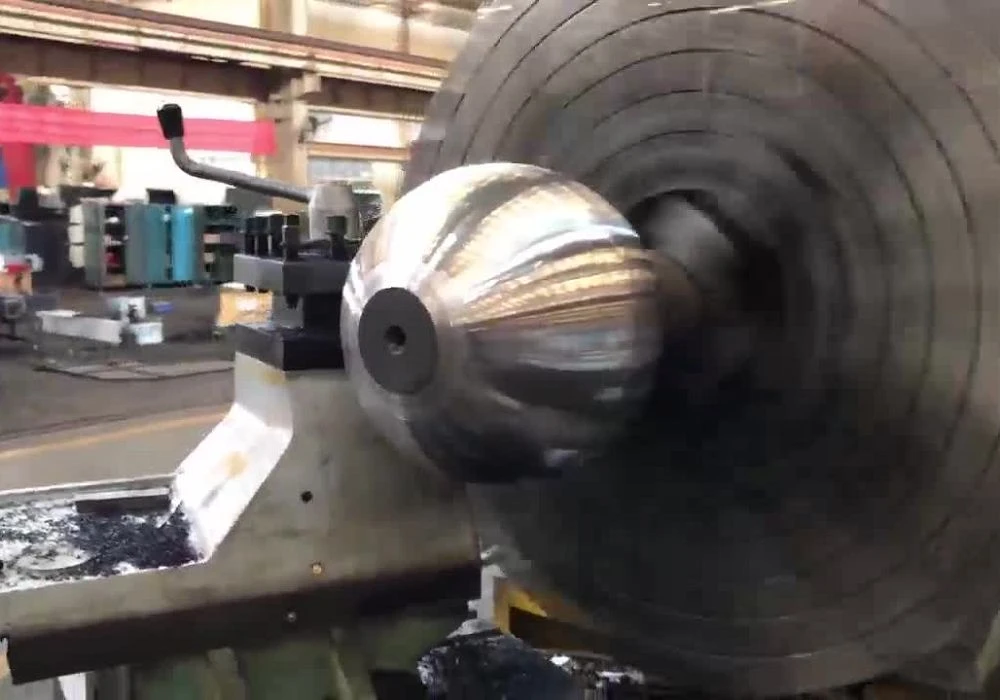

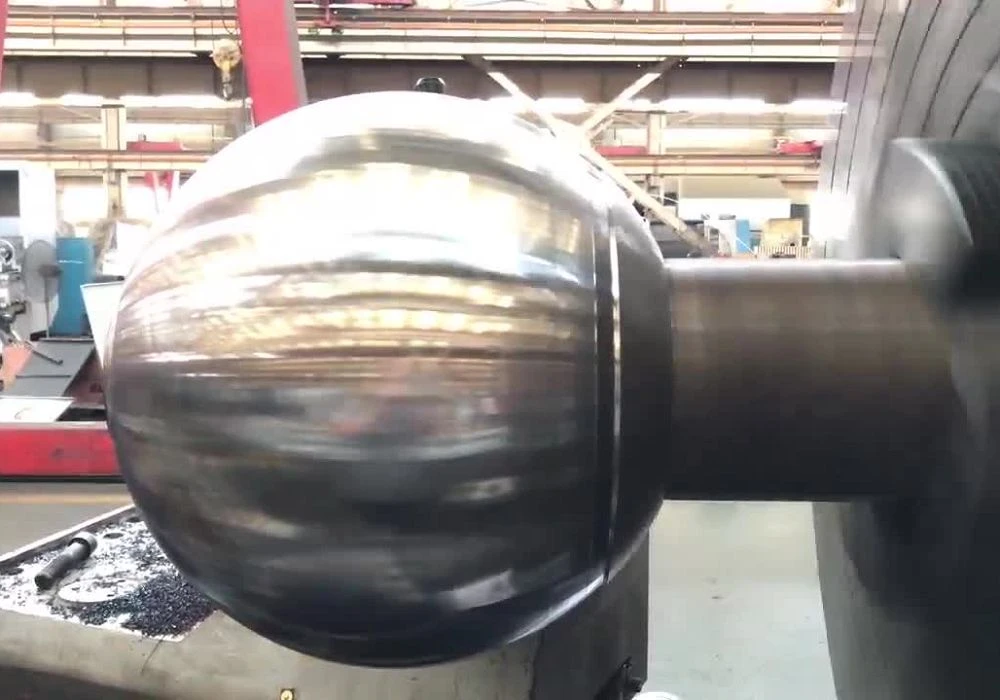

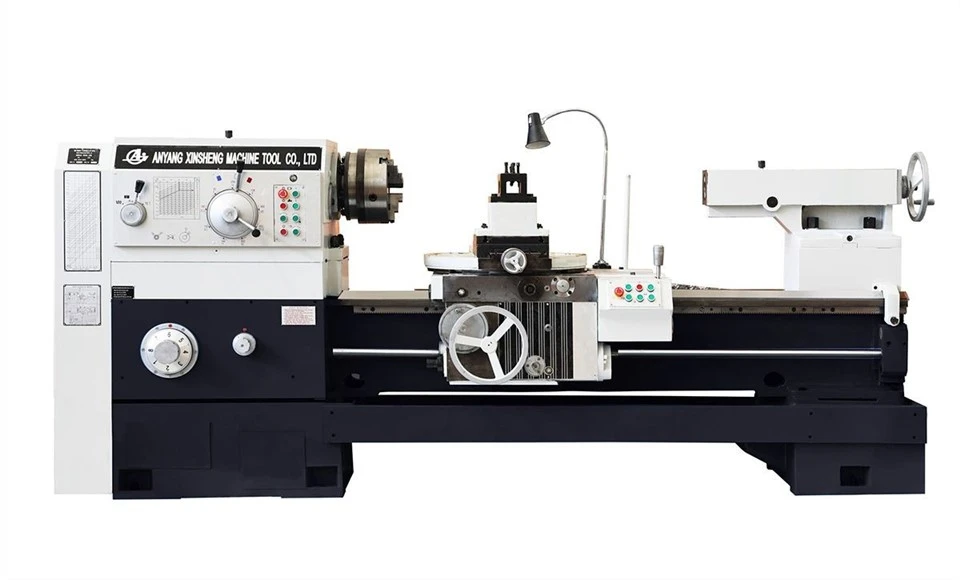

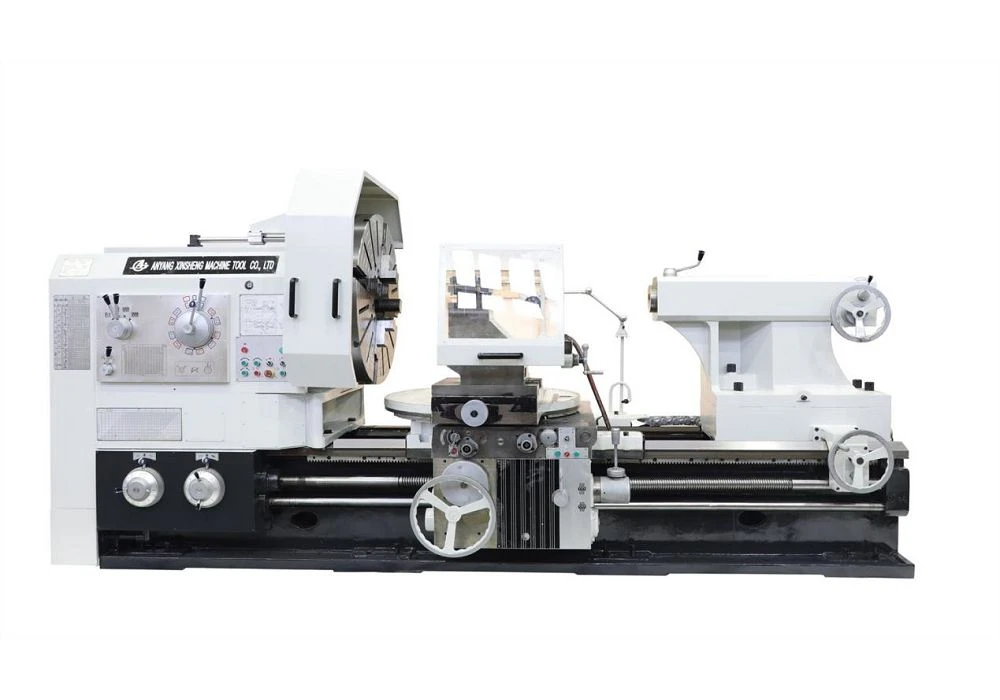

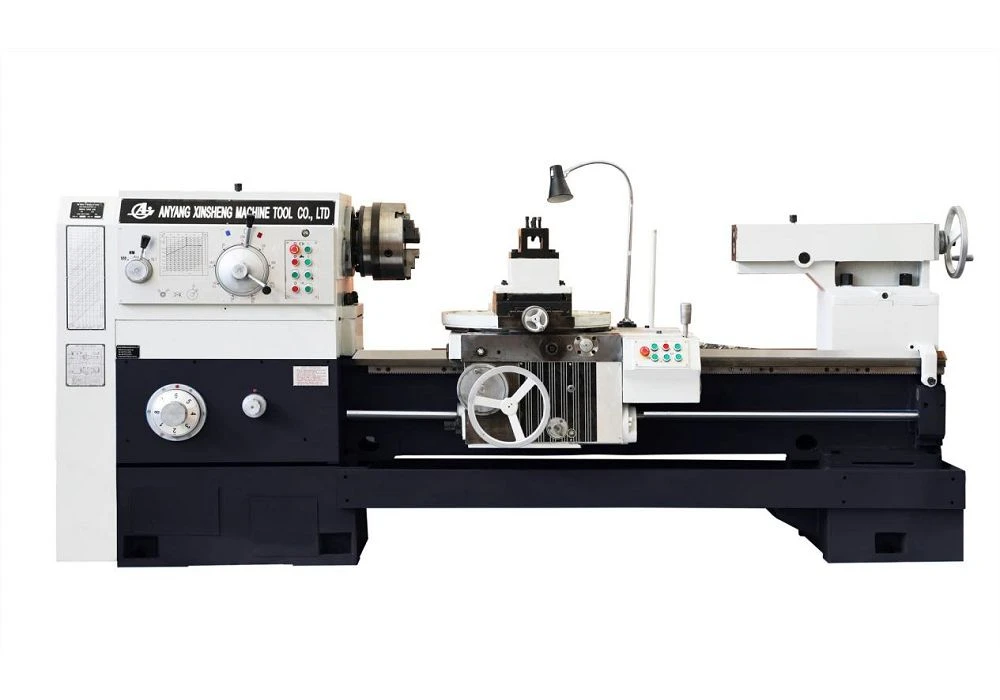

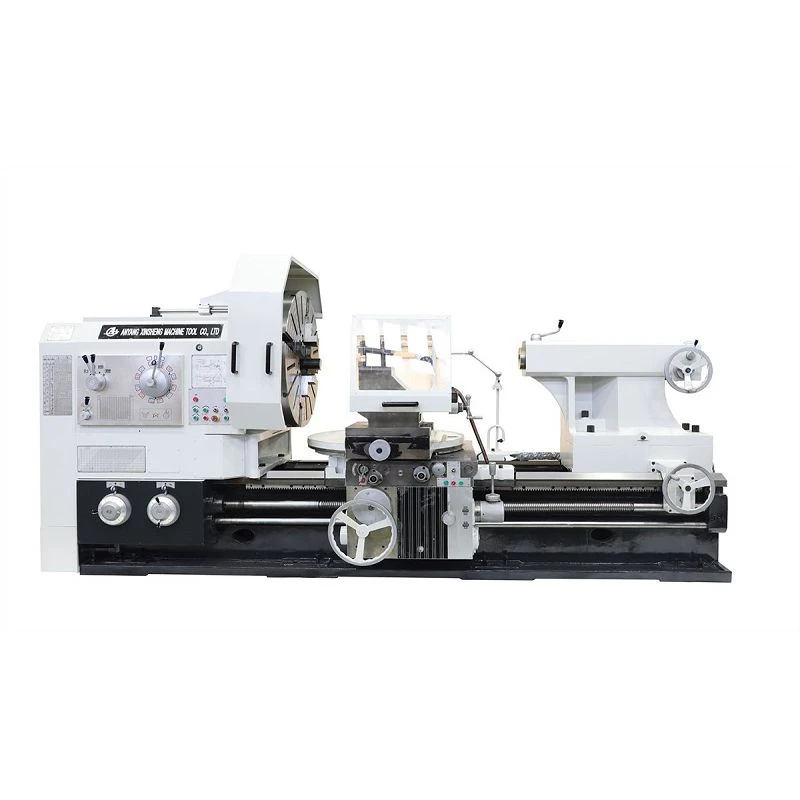

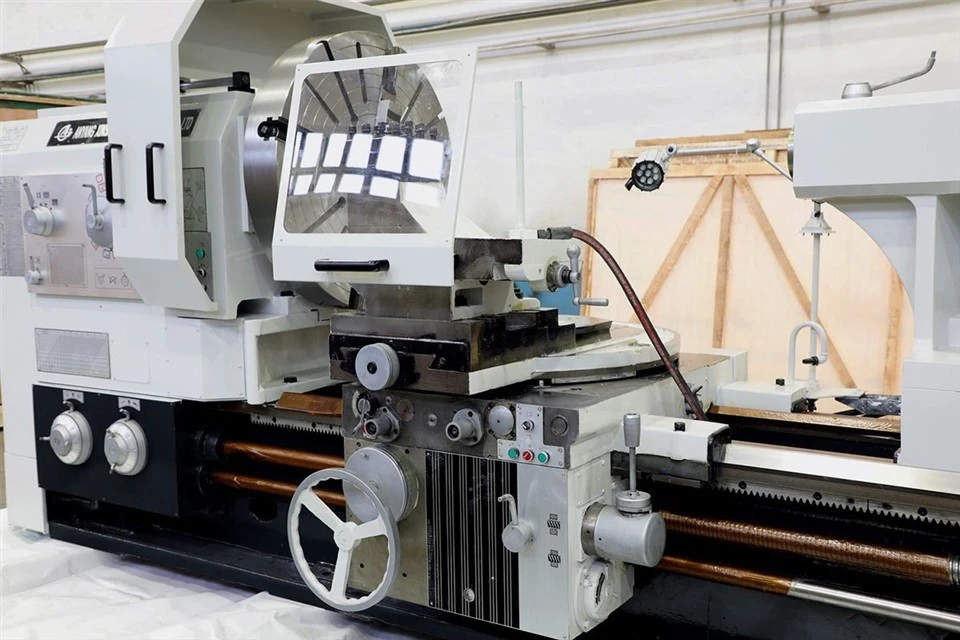

Tekinimo staklių parametraisferinės
|
Prekė |
vienetas |
C6555 |
C6595 |
C65160 |
C65180 |
|
Maks. Dia. sferinės |
mm |
550 |
900 |
1600 |
1800 |
|
Min. Dia. sferinės |
mm |
50 |
260 |
1000 |
1200 |
|
Dia. iš veleno skylės |
mm |
100 |
130 |
100 |
100 |
|
Suklio skylės kūgis |
mm |
120 |
140 |
140 |
140 |
|
Suklio apsisukimų skaičius |
18 |
21 |
21 |
21 |
|
|
Suklio apsisukimų diapazonas |
r/min |
6-800 |
3.15-315 |
3.15-315 |
3.15-315 |
|
Suklio atbulinės eigos greičiai |
r/min |
11-838 |
3.5-291 |
3.5-291 |
3.5-291 |
|
Įrankio stulpelio pasukimo kampas |
. |
±90 |
±90 |
±55 |
±55 |
|
Pagrindinė galia |
kw |
11 |
22 |
30 |
30 |
|
Svoris |
t |
4.4 |
12 |
25.4 |
27.4 |
|
Ilgis |
mm |
3725 |
4700 |
6120 |
6220 |
|
Plotis |
mm |
1280 |
2500 |
2620 |
2720 |
|
Aukštis |
mm |
1690 |
2000 |
2520 |
2620 |
